元素制作标准及规范

一.制作软件

1.Maya2020版本。
注意：Maya中单位应设置为厘米，参数调节如下图所示：

2.Substance 3D Painter V9.0.0版本。
3.Zbrush2020 1.3版本。
4.UnrealEngine 5.3 版本。

二.层级结构及命名规范

以资产FanLi_A000A 为例进行说明。
1.大纲命名规范
1）Maya中的大纲层级和命名为下图所示：

2.材质球命名规范
1）材质球命名为“MI_资产名_部件序号_材质序号”，如下图所示：

2）同一元素有多个材质球时，可以将后缀的编号依次排序，即“MI_元素名_部件序号_材质序号”，如下图所示：

3.文件清理
1）模型文件内不能有空组。
2）不能有无用和未知节点、命名空间、图层、渲染层、动画层等无用数据信息。
3）所有模型必须删除历史并冻结变换节点。
4）不能有隐藏模型。
5）不能有重名组，或重名模型。

三.模型规范

1.比例
1）根据设定图或参考图制作元素模型，要注意元素物件的尺寸正确。
2）物件中大的造型比例关系正确。
2.结构
1）元素物件结构穿插要合理，与现实生活中的制造工艺相匹配。
2）具有实用价值的元素物件，要符合现实生活中的使用习惯。比如：门、窗的合页位置要使其能正确打开、关闭，不能内外两侧都安装合页。
3.精度
1）元素模型在制作时，需参照设定图或参考资料中的实际结构进行精细建模，其外形、结构、纹理、材质等需与实际物体相同。
2）元素模型制作时，需要根据物体自身可活动的部件结构，将其拆解成单独的模型部件。
3）制作模型时需要保持模型的完整性，在设定和参考资料只有一面的情况下，需要制作出背面的模型结构。
4）模型面数。如下图所示：

模型细节结构的保留规则，主要依据模型尺寸的大小来进行判断，具体如下：
1)5Mx5M左右的模型，转角结构性部位凹凸≥0.5CM、表面结构性部位凹凸≥0.5CM时，需对该结构进行实际建模；小于上述数值时可用颜色以及法线配合还原细节。
2)2Mx2M左右的模型，转角结构性部位凹凸≥0.5CM、表面结构性部位凹凸≥0.5CM时，需对该结构进行实际建模；小于上述数值时可用颜色以及法线配合还原细节。
3)0.5Mx0.5M左右的模型，转角结构性部位凹凸≥0.3CM、表面结构性部位凹凸≥0.3CM时，需对该结构进行实际建模；小于上述数值时可用颜色以及法线配合还原细节。
4)0.1Mx0.1M左右的模型，转角结构性部位凹凸≥0.1CM、表面结构性部位凹凸≥0.1CM时，需对该结构进行实际建模；小于上述数值时可用颜色以及法线配合还原细节。例如下图是一面5Mx5M左右的墙壁，红圈部分的破损都需在模型上用造型结构来体现：

5)贴图分辨率。
贴图分辨率统一为4096x4096，贴图格式为TGA。

4.优化
1）结构规整的物体，必须使用四边面；结构复杂、破损较大的物体可以使用四边面与三边面结合的方式制作，但不得存在N边面。制作中拓扑与减面可根据实际情况结合使用。
2）在确保结构精度的情况下，尽可能的减少面数，将面数控制在制作规范的范围内。
3）在确保贴图精度及效果真实还原的情况下，尽可能控制贴图数量（即材质球的数量）。对于复杂物件，酌情考虑不同质感的部分使用不同的材质球。
4）严格禁止模型出现两面重叠的情况，要删除模型中重合的面，不然会造成重叠面在场景中闪烁的问题。
5）对模型结构不起到作用的点、线、面要删除，以节省面数，提高UV占比。
6）制作时要合并断开的顶点，修补破面，移除孤立的顶点。
7）模型软硬边处理要合理准确。
8）看不见的面要结合实际情况决定是否删除，对于未来可以重复利用的元素构件，制作时要保持模型的完整性。
9）确保倒角处的过渡，造型上不得出现不符合真实状态的过于锐利的转角。结构与结构相交处不可出现面面穿插、硬穿插的情况，保证有自然的过渡和衔接。
10）在平面光照下不可以出现纯平面；水平、垂直结构不可以出现完全横平竖直的情况，都需要适当加些细节变化。因为现实生活中的物品几乎不可能存在严格的直线或平整结构。

5.模型面数及贴图数量案例
1)还是以上面的墙壁为例，5Mx5M左右的墙壁（有窗、有门、有破损），模型面数应控制在5000到10000之间，贴图张数控制在3到5张。如下图所示：

2)例如下图是2Mx2M左右的门，除了石材部位的常规结构外，木门的门缝、石材边角的破损等，都需要在模型上实际体现。该示例模型的面数应控制在10000到20000之间，贴图张数控制在2到3张。

3）例如下图是5Mx0.5M左右的马鞍，除了模型的常规结构外，皮革的交界处、物体边缘的凹凸结构、大的褶皱结构等，都需要在模型上实际体现。该示例模型的面数应控制在20000到30000之间，贴图张数控制在1到2张。该示例为当前尺寸下结构较为复杂的模型。

4)下图是5Mx0.5M尺寸下结构较为简单的模型，此类模型除了常规的模型细节制作要求之外，模型的面数应该控制在2000到4000之间，贴图张数控制在1到2张。

5）例如下图是1Mx0.2M左右的瓦片，除了常规结构外，图中瓦片画圈的位置、边角的破损等，都需要在模型上实际体现。该示例模型的面数应控制在2000到4000之间，贴图张数控制在1张。该示例为当前尺寸下结构较为简单的模型。

6）下图是1Mx0.2M尺寸下结构较为复杂的模型，此类模型除了常规的模型细节制作要求之外，模型的面数应控制在3000到5000之间，贴图张数控制在1到2张。

四.UV规范

1.UV拆分及制作标准
1）分析模型对应的材质，优先在符合实际物理拼接处进行切割，当没有很明确的材质拼接处时，UV切割线应该尽量选择位置比较隐蔽的线。
2）管状、条形、规则的或有规律的几何体，需要将UV切线打至横平竖直。
3）在UV编辑器中，所有UV的面必须是蓝色。合理利用UV象限空间，无特殊情况UV占比需达到百分之七十到八十。
2.UV整理要求
1）所有UV需全部放置在第一象限，且UV坐标轴的负象限不可以有UV。
2）模型整体UV像素比例要尽量保持一致，UV不能有明显拉伸。如下图所示，棋盘格贴图中，同一象限的材质贴图棋盘格大小要一致。

五.材质贴图

1.贴图输出及命名规范

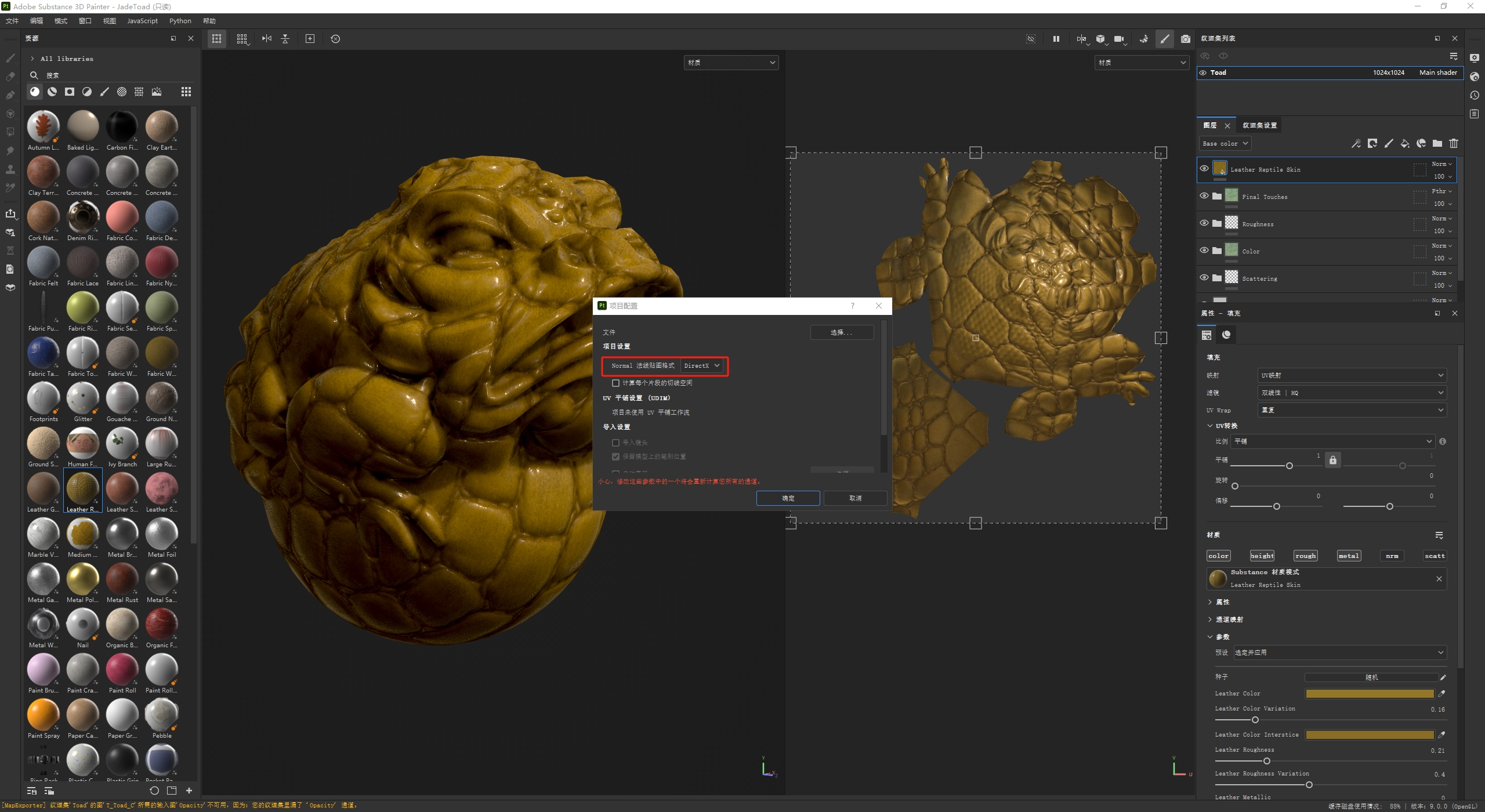

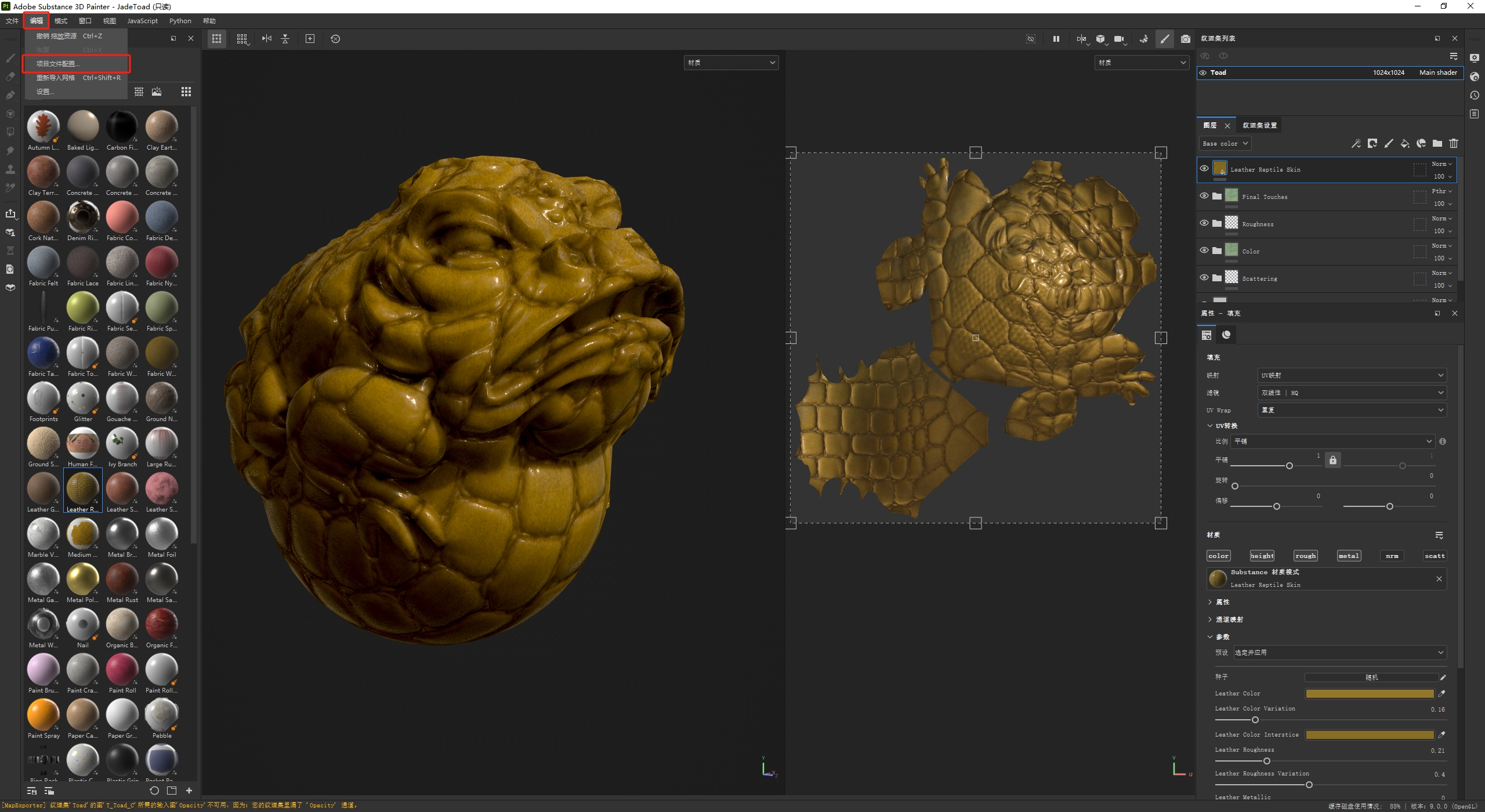

1）最终贴图导出时需要有颜色、法线、ORM（AO，粗糙度，金属度三合一贴图），贴图格式统一为TGA。
2）UV贴图的命名为“前缀_元素名_编号_后缀”。其中前缀、后缀部分参考以下命名方式：
颜色贴图为“T_元素名_编号_C”，法线贴图为 “T_元素名_编号_N”，ORM贴图为“T_元素名_编号_ORM”。
贴图命名方式如下图所示：

2.材质质感还原规范
1）材质区分表达要准确无误，贴图中材质不同的部分，粗糙度要做明确区分。如光滑、哑光、粗糙，以及金属和非金属等。不得有纯色粗糙度出现。
2）法线结构类纹理，颗粒感的尺寸大小、凹凸程度等要符合真实物理比例，平铺状态不可出现明显重复感。
3）遇到同一模型需要多张贴图的情况时，制作过程中要保证贴图色调、质感上的统一（例如一面墙体多张贴图上同为水泥的部分要保证材质颜色的统一）；接缝处要过渡自然，不能出现明显的拼接感，并严禁使用纯黑（0）和纯白（255.255.255）的颜色。
4）A级元素模型贴图需在10到15厘米的距离下保持清晰。如下图所示：

六.UE制作规范

1.大纲层级
1）内容（Content）文件夹下是Assets文件夹，然后下一级是EnvType文件夹，再下一级是Model文件夹;Model文件夹中包含了一个渲染关卡(MAP_xxx_Model_Lookdev)和Material、Mesh、Texture三个子文件夹。
Material：材质球。Mesh：模型。Texture：贴图。


2）assetsCenter文件夹中，找到Materials文件夹的Public子文件夹，这里是通用的母材质球。其中最常用的就是M_PBR_Universal母材质球，如果是玻璃材质的话可以使用M_Glass母材质球。

2.材质球及贴图的使用注意事项
1）使用母材质球时，需要将对应的母材质球创建一个材质实例，并移动到对应资产名下的Material中，再赋予给模型。
2）模型、材质贴图、材质球的命名如下图所示：

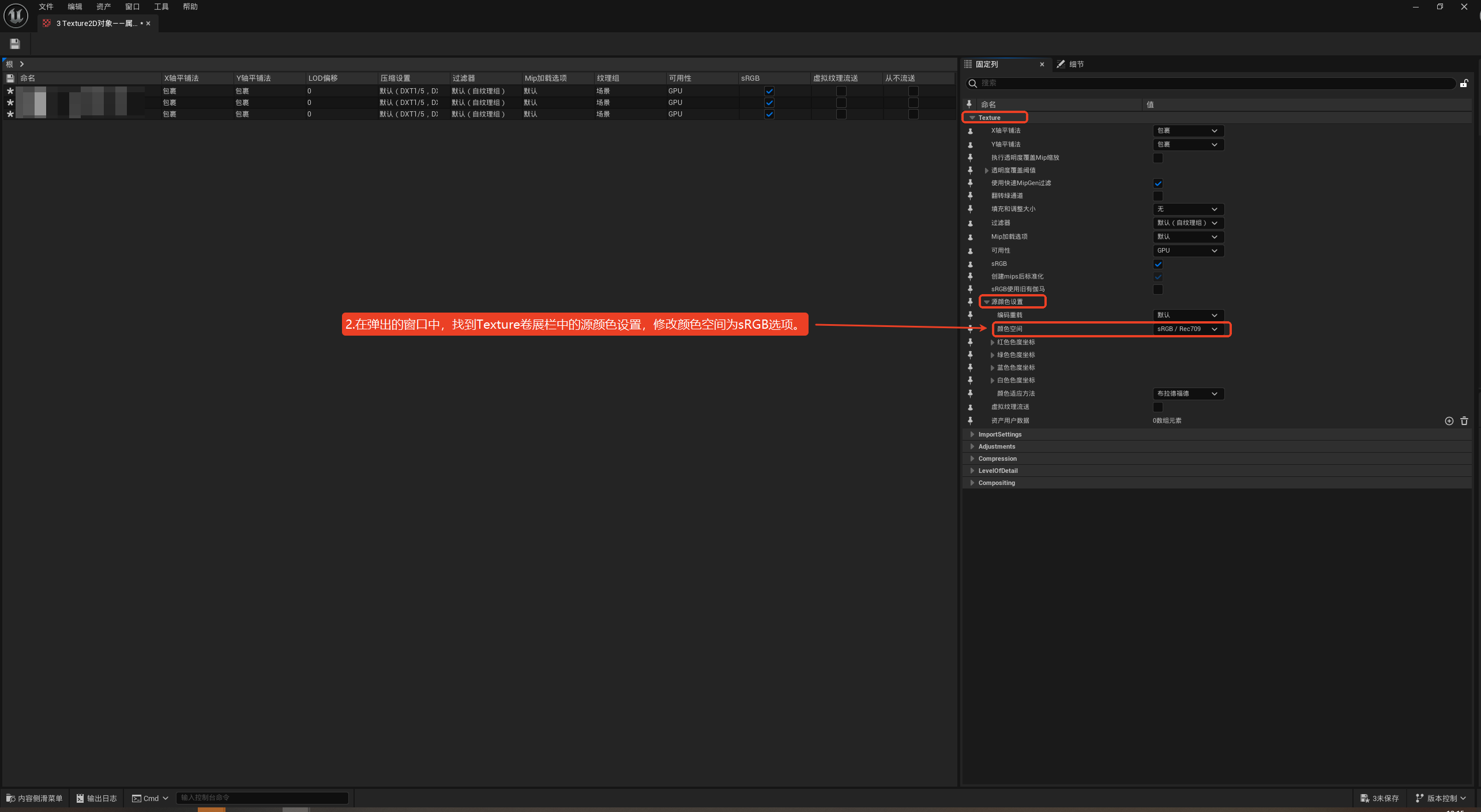

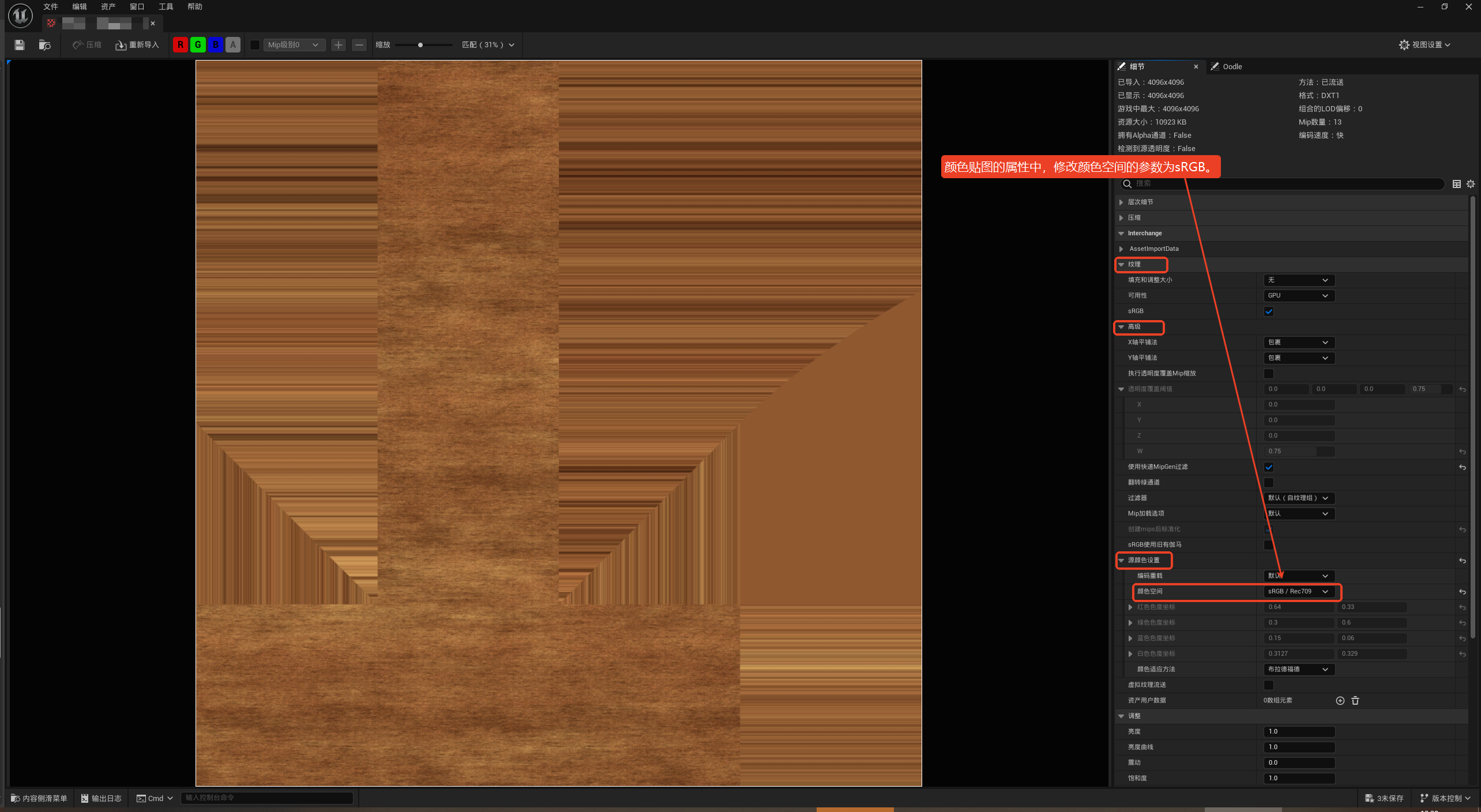

3）另外要注意：ORM贴图的压缩设置应使用“遮罩（无sRGB）”模式。

七.提交文件规范

1.完整文件提交的文件夹目录结构，
如下图所示：

2.提交最终完成的Maya文件（ma格式，文件名为资产名），确保已指认好贴图路径。
3.提交Maya导出的fbx文件（进UE要使用的文件），文件名为资产名。
4.提交所有贴图文件。
如下图：

5.提交最终完成的SP文件，文件名为资产名。

6.如果涉及ZB制作，需要提交最终ZB及相关文件，文件名为资产名。没有涉及ZB制作可以不提交。

7.通过UnrealBox客户端，启动UE软件，用其中的lookdev工具输出审核图及视频。
如下图：

8.将审核通过的UE工程，“Content\Assets\EnvType\资产名”文件夹，拷贝或迁移出来，确认材质贴图可以正常显示后提交。
如下图：
